一、用途及形态
GHJ-C纤维复合材料专用配套结构胶,包括:GHJ-CQ纤维浸渍胶(简称CQ胶)、GHJ-CD粘结用底胶(简称CD胶)和GHJ-CZ找平封缝胶(简称CZ胶),它们配套使用于纤维加固混凝土工程。
名 称 |
组 份 |
形 态 |
用 途 |
GHJ-CQ浸渍胶 |
A |
绿色液体 |
粘贴碳纤维、玻璃纤维、玄武岩纤维布、芳纶纤维布等 |
B |
灰黑色液体 |
||
GHJ-CD基底胶 |
A |
透明液体 |
在混凝土构件上使用的底胶 |
B |
棕色液体 |
||
GHJ-CZ找平封缝胶 |
A |
土黄色膏状 |
用于构件的找平,与CQ胶、CD胶配套使用或封缝 |
B |
黑色膏状 |
二、性能指标
GHJ-CD技术指标
检 验 项 目 |
性 能 指 标 |
检验标准 |
钢对钢拉伸抗剪强度,MPa |
≥20,且为结构的胶层内聚破坏 |
GB/T 7124 |
钢对混凝土正拉粘结强度,MPa |
≥2.5,且为混凝土内聚破坏 |
GB 50728 |
钢对钢T冲击剥离长度,mm |
≤25 |
GHJ-CZ技术指标
检 验 项 目 |
性 能 指 标 |
检验标准 |
钢对钢拉伸抗剪强度标准值,MPa |
≥14 |
GB/T 2568 |
钢对C45混凝土正拉粘结强度,MPa |
≥2.5,且为混凝土内聚破坏 |
GB 50728 |
GHJ-CQ技术指标
检 验 项 目 |
性能指标 |
检验标准 |
||
A级胶 |
B级胶 |
|||
胶体 性能 |
抗拉强度,MPa |
≥38 |
≥30 |
GB/T 2568
|
受拉弹性模量,MPa |
≥2400 |
≥1500 |
||
伸长率,% |
≥1.5 |
|||
抗弯强度,MPa |
≥50 |
≥40 |
GB/T 2570 |
|
且不得呈碎裂状破坏 |
||||
抗压强度,MPa |
≥70 |
GB/T 2569 |
||
粘结 能力 |
钢对钢拉伸抗剪强度标准值,MPa |
≥14 |
≥10 |
GB/T 7124 |
钢对钢粘结抗拉强度,MPa |
≥40 |
≥32 |
GB/T 6329 |
|
钢对钢T冲击剥离长度,mm |
≤20 |
≤35 |
GB 50728 |
|
钢对C45混凝土正拉粘结强度,MPa |
≥2.5,且为混凝土内聚破坏 |
|||
不挥发物含量(固体含量),% |
≥99 |
GB/T 2793 |
三、施工工序

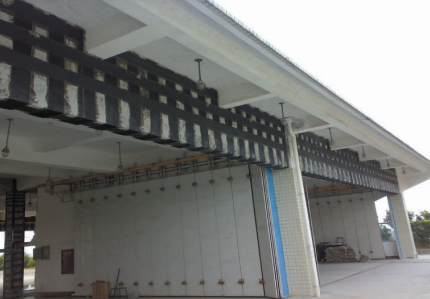

1.表面处理:在粘贴之前,先将混凝土构件表面凿毛、并清除干净。
2.涂底胶:按包装桶上要求的比例配制CD胶,搅拌均匀,涂涮到混凝土的基面上,涂涮时应注意涂满,不得留有针孔。
3.找平(或修补):加固的混凝土构件表面不平整或有缺陷,用CZ胶找平封缝胶;如构件平整完好可不用CZ胶,CZ胶的配制按包装桶上的要求配制。
4.配胶:配胶前首先分别对A、B组份进行搅拌使之均匀,搅拌器具不能混用。再把A、B两组份按包装桶上的比例称量后倒入容器,用电动搅拌器或其它棒材进行搅拌均匀(胶体颜色均一)。
5.粘贴纤维布:待底胶、找平胶指触干燥后,把搅拌均匀的CQ胶,涂刷到被粘物表面,把按设计尺寸裁剪的纤维布平铺于涂胶后的构件表面,并用批刀或滚筒按同一个方向均匀碾压,直至胶液充分浸润纤维布。
四、注意事项
1.在配胶前注意观察各组份胶是否出现分层现象,若有分层,则应将其混均后,再行配胶。
2. CD胶、CZ胶、CQ胶是配套使用的,使用时请注意各种胶的配比和使用方法。
3. 每次的配胶量不能太大,如一次用胶量较大,可分别于几个容器中配制。
4.CD胶初凝时间在环境温度20℃时为50分钟左右,指干后,如需找平则需涂CZ胶,待CD胶、CZ胶指触干燥后,再进行纤维粘贴。
5.尽量保持工作场所的通风、通气。使用场地不能有明火。
6.碳纤维为导电材料,施工时应远离电源和电器设备。
7.请不要在环境温度低于-5℃时使用CQ胶。
8.推荐用量:见附录1。
9.保质期限:常温密封保存,储存期24个月。若超过24个月,则应按GB 50728中碳纤维复合材料浸渍/粘接用胶粘剂安全性能Ⅰ类A级胶标准指标检测,如各项物理力学性能达到标准要求,则仍可继续使用。
Copyright © 2018 武汉固和建筑工程有限公司 版权所有 鄂ICP备18018748号-1 Power by DeDe58
